经典案例一

型号：

　　3051DP1A62A1AB4M5HR5

故障现象：

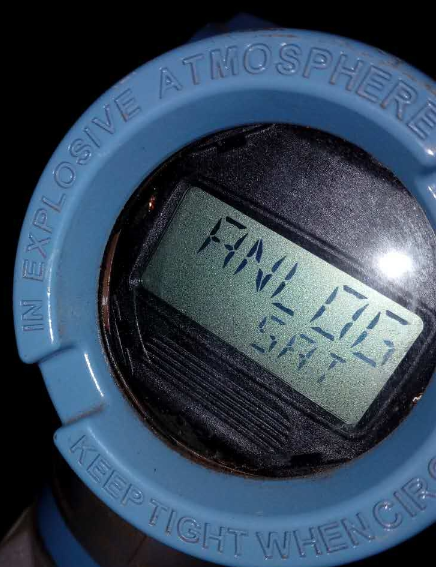

　　显示：ANLOG SAT

故障分析：

　　显示模拟输出饱和，超量程使用了，重新将量程用手操器在型号有效量程范围内调校

经典案例二

型号：

　　3051TA1A2B21AK5M5HR5

故障现象：

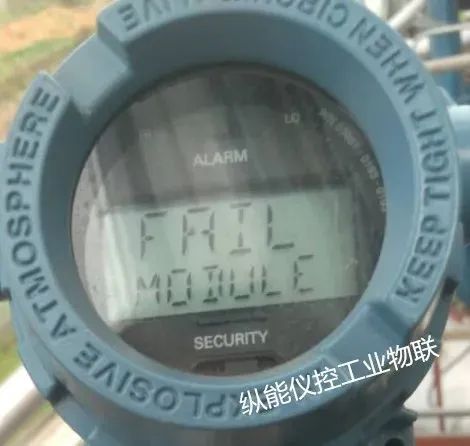

　　显示：FAIL  MODULE

故障分析：

　　FAIL MODULE主要是桥型电路阻值过大导致的一种程序错误，问题主要有3方面：

　　1、是线路板上可能因为静电或电器问题导致断路；

　　2、是线路板下方的绿色圆板下方排线出现问题；以上两种问题都可修复的，最后一种是不可修复的；

　　3、是膜片的正下方有个导液孔，孔的正下方就是整个表的核心部分，感压原件也是一个桥型电阻，他是用金线与导线连接，他的线路部分是镶嵌在一块多晶硅板上，一旦它断裂就是致命的，也是不可修复的。


经典案例三



型号：

　　3051DP3A62A1AB4M5HR5

故障现象：

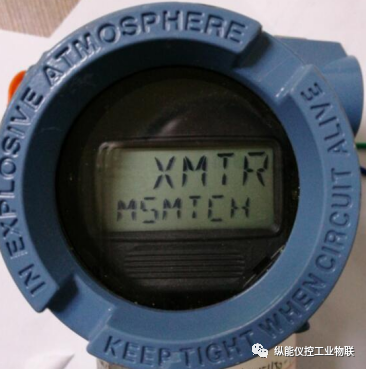

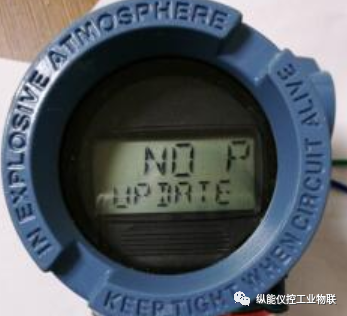

　　显示：no p up date/xmtr msmtch

故障分析：

　　1、no pressure update→线路板读不到膜头的压力响应。

　　2、transmitter miss match→线路板和膜头不匹配。

　　结论：客户自行换过线路板，电子外壳与膜头间隙大，电子外壳机械损伤，电子外壳定位钉无法松动。通电测试，输出报警，475手操器及表头显示NO P UP DATE，验证用户反馈故障。单独验证端子块线路板正常，膜头坏。拆开线路板，检查膜头带缆线，带缆线根部断裂，验证膜头坏。因电子外壳无法拆卸，无法单独更换膜头，建议购买新表。

经典案例四

型号：

　　3051DP3A62A1AB4M5HR5

故障现象：

　　未安装使用，无法通讯

故障分析：

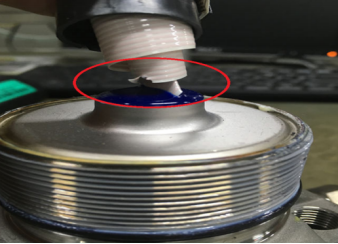

　　仪表输出22mA报警，拆卸线路板后发现膜头带缆线断，仪表无法校验精度，单独测试线路板，端子块功能正常，膜头坏，需更换膜头。膜头带缆线断一般是由于过度旋转表壳所致（过度旋转会造成膜头损坏），建议用户参考快速安装手册进行正确操作，以避免同类问题再次发生。


　　为了便于进行现场接线或更好地查看可选的 LCD 显示屏：

　　1、拧松外壳上的旋转限位螺钉，

　　2、首先按顺时针方向把外壳转到所需位置。 若由于螺纹限制而无法达到所需位置，可按逆时针方向把外壳转到所选位置 （最多可从螺纹限制位置转动360°）。

　　3、重新拧紧外壳上的转动限位螺钉。以避免同类问题再次发生。


经典案例五

型号：

　　3051TG3A2B21HR5

故障现象：

　　压力1.4MPA，结果显示6MPA。

故障分析：

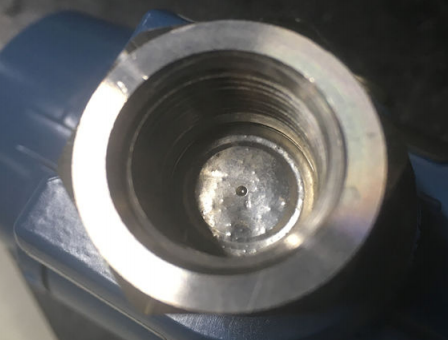

　　测量介质：蒸汽，压力1.4MPA，结果显示6MPA,过压反应所造成的膜片尖包。
　　描述：仪表膜片尖包。通电测试仪表输出报警，手操器显示No Pressure update，膜片尖包无法做精度测试，仪表膜头坏，需更换膜头。

　结论：膜片出现尖包及输出报警是由于传感器内部感压晶片碎裂造成，此故障通常是由于仪表受到过压或瞬间压力冲击，建议用户根据安装手册针对测量不同介质采取对应建议的安装方式，并避免管道结冰及膜片下方长期积液等可能造成压力变化的情况发生。

经典案例六

型号：

3051DP1A62A1AB4M5K8HR5

故障现象：

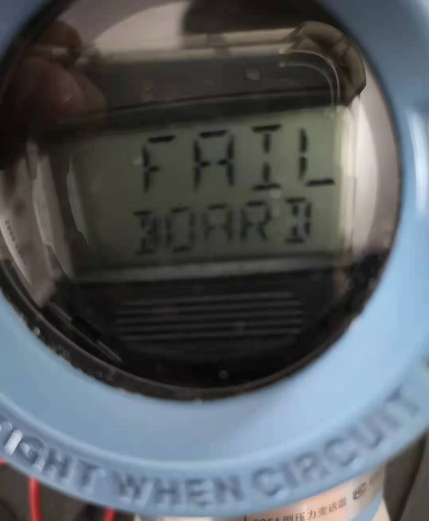

显示:fail board

故障分析:

仪表返回用户接头3个，电子外壳定位钉无法拆卸，上电输出高报警，表头显示：Fail Board，手操器显示：Electronics Board Failure，更换端子块和线路板后故障依旧，膜头坏，需替换膜头，因电子外壳螺钉锈蚀无法拆卸，建议更换电子外壳。

经典案例七

型号：

3051TG2A2B21AB4M5HR5

故障现象：

变送器显示：CURR SRTURD

故障分析:

全称应该是叫做currentcity，电流输出饱和，模拟量的输出是超过了20毫安或者是小于4毫安，简单地说就是超量程了。

建议客户用手操器重新对仪表的量程进行调校。
